1.

Phát triển phương pháp biến tính bề mặt điện cực và hệ dung dịch điện ly cho pin mặt trời thế hệ mới (pha 2)

PGS.TS. Nguyễn Tuyết Phương
Nhóm nghiên cứu gồm: 2 PGS.TS, 3 TS, 3 ThS và 4 HVCH.

24 tháng (2023-2025)

GS. TSKH. Lưu Cẩm Lộc (đơn vị Trường Đại học Bách Khoa, ĐHQG-HCM) theo Quyết định 162 ngày 21/02/2025 của Giám đốc ĐHQG-HCM.

Nội dung 1: Ứng dụng biến tính bề mặt điện cực vào pin mặt trời chất màu nhạy quang (DSC)

• Khảo sát điều kiện nhằm tối ưu quy trình biến tính bề mặt điện cực anode FTO|TiO₂ bằng phương pháp khử quang hóa graphene oxide dưới tác dụng chiếu xạ UV.
• Các điện cực FTO|TiO₂-rGO được phân tích đánh giá bằng phương pháp: XPS, PL; SEM, Raman nhằm chứng minh hiệu quả của phương pháp này
• Ứng dụng FTO|TiO₂-rGO làm điện cực làm việc trong pin DSC nhằm cải thiện hiệu quả hoạt động của pin;

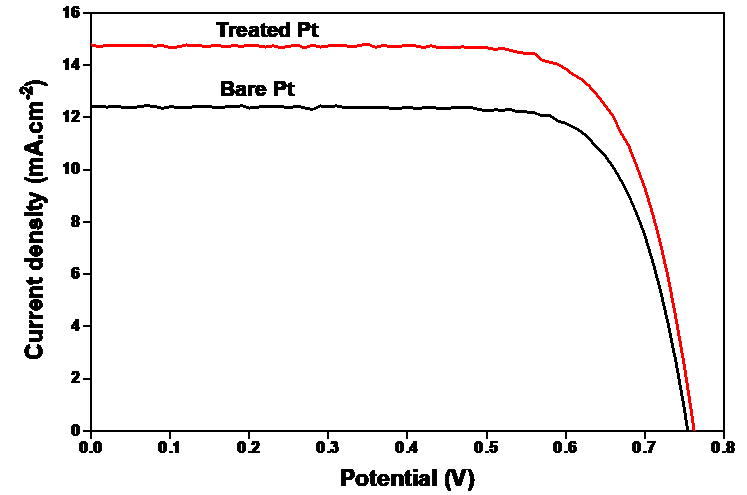

• Đánh giá quy trình biến tính điện cực cathode với quinone lưỡng cực (AQZ) ứng dụng vào pin DSC

. Kết quả:

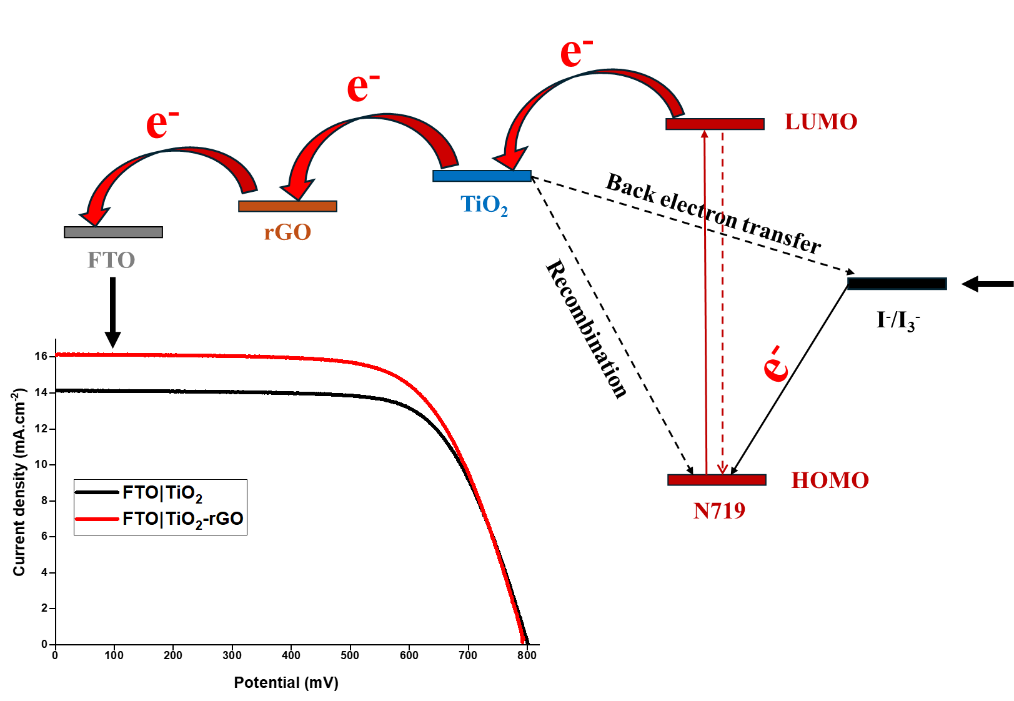

• Xây dựng hoàn thiện phuong pháp biến tính bề mặt điện cực FTO|TiO₂, giúp tăng hiệu suất hoạt động của pin hơn 12% so với pin chuẩn.
• 01 bài báo thuộc tạp chí ISI (Q1, top 20); 01 Sáng chế đã có QĐ chấp nhận đơn hợp lệ

Nội dung 2: Phát triển hệ điện ly mới ứng dụng cho pin DSC

• Phát triển hệ DES (Deep eutectic solvent) mới: Khảo sát các điều kiện tổng hợp hệ dung dịch điện ly DES gồm EMII ¸ I₂ ¸ urea với các tỉ lệ khác nhau
• Đánh giá tương tác giữa DES với bề mặt điện cực TiO₂ bằng phương pháp XPS, phổ EIS, từ đó tối ưu điều kiện hệ điện ly DES nhằm ứng dụng tăng độ bền hoạt động của pin DSC

Kết quả:

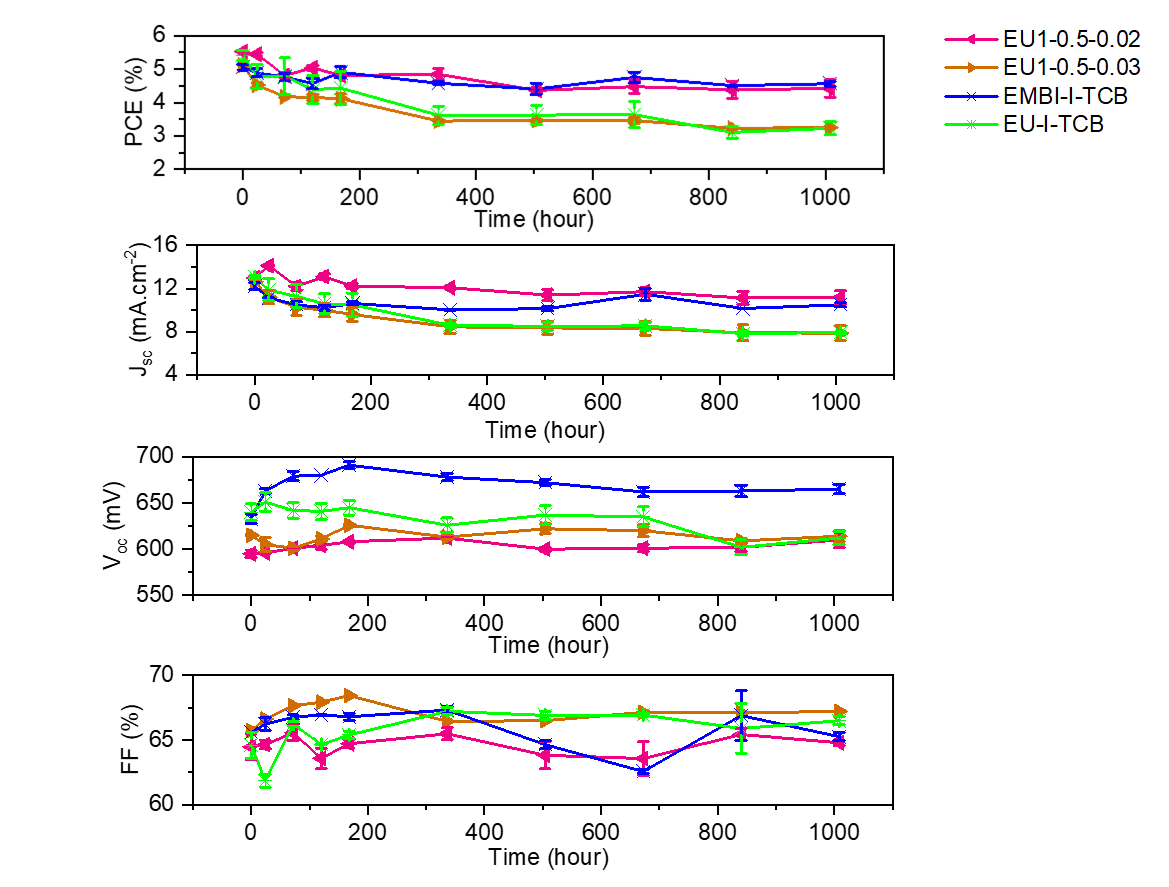

• Phát triển hệ dung dịch điện ly DES mới góp phần tăng độ dẫn ion, mật độ dòng và cho kết quả pin DSC hoạt động ổn định trong 1000 giờ khảo sát
• 01 bài báo thuộc tạp chí ISI (Q1, top 20), 01 bài báo thuốc tạp chí Q4

* Sản phẩm mềm:
– Mô tả phương pháp biến tính bề mặt điện cực FTO|TiO2 bằng phương pháp khử quang hóa GO
– Quy trình điều chế hệ điện ly DES và chế tạo pin DSC

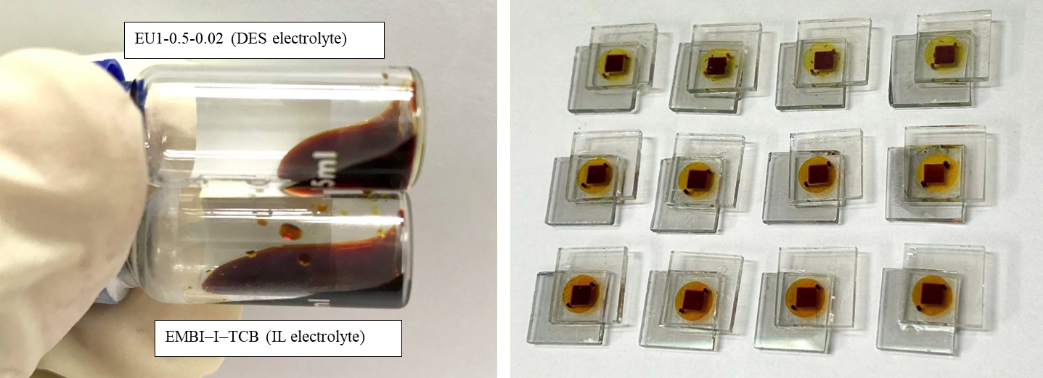

* Sản phẩm cứng: Các điện cực biến tính FTO|TiO2-rGO, dung dịch điện ly DES và pin DSC được chế tạo

* Sản phẩm đào tạo và khoa học:
– 02 bài báo (Q1 – Top 20) trên tạp chí Applied Surface Science và Journal of Molecular Liquids;
– 01 bài báo Q4 trên các tạp chí International Journal of Nanotechnology;
– 01 Sáng chế đã có QĐ chấp nhận đơn hợp lệ
– Đào tạo: 03 thạc sỹ và 04 cử nhân.

Nội dung 1: Ứng dụng biến tính bề mặt điện cực vào pin mặt trời chất màu nhạy quang (DSC)

Nội dung 2: Phát triển hệ điện ly mới ứng dụng cho pin DSC

Email: ntphuong@hcmus.edu.vn
