1.

Nghiên cứu điều chế xúc tác nano đa kim loại và khảo sát hoạt tính trong một số phản ứng hydro hoá, oxy hoá và hydrodechlo hoá xử lý ô nhiễm môi trường

PGS.TS. Cổ Thanh Thiện

Nhóm nghiên cứu gồm: 1PGS.TS, 2TS, 3ThS và 1CN.

24 tháng (2023-2025)

GS.TS. Lưu Cẩm Lộc (đơn vị Trường ĐH Bách khoa, ĐHQG-HCM theo Quyết định 1813/QĐ-ĐHQG ngày 27/12/2024 của Giám đốc ĐHQG-HCM.

– Nội dung 1: Tổng hợp xúc tác zeolit dạng A

. Kết quả: Đã thu được zeolite A hình khối lập phương có kích thước trung bình từ 1-2 m với đầy đủ kết quả phân tích XRD, IR và SEM.

– Nội dung 2: Điều chế xúc tác nano kim loại và đa kim loại.

. Kết quả: Đã thu được hạt nano kim loại và đa kim loại (PdVCo/C, NiAg/zeolit, NiCoFe/C, Ag/VPO/TNT) với kích thước hạt trung bình từ 10 – 50 nm với đầy đủ kết quả phân tích XRD, AAS/EDX, SEM, TEM.

– Nội dung 3: Khảo sát phản ứng hydro hoá hợp chất carbonyl trong tổng hợp hữu cơ.

. Kết quả: Đã thực hiện khảo sát phản ứng phản ứng hydro hoá với xúc tác là PdV/C, PdCo/C, và PdVCo/C với các điều kiện phản ứng khác nhau. Kết quả thu được hiệu suất chuyển hoá đạt trên 73% đối với 4-acetophenon..

– Nội dung 4: Khảo sát phản ứng hydro dechlo hoá các hợp chất chứa chlo khó phân huỷ trong xử lý môi trường.

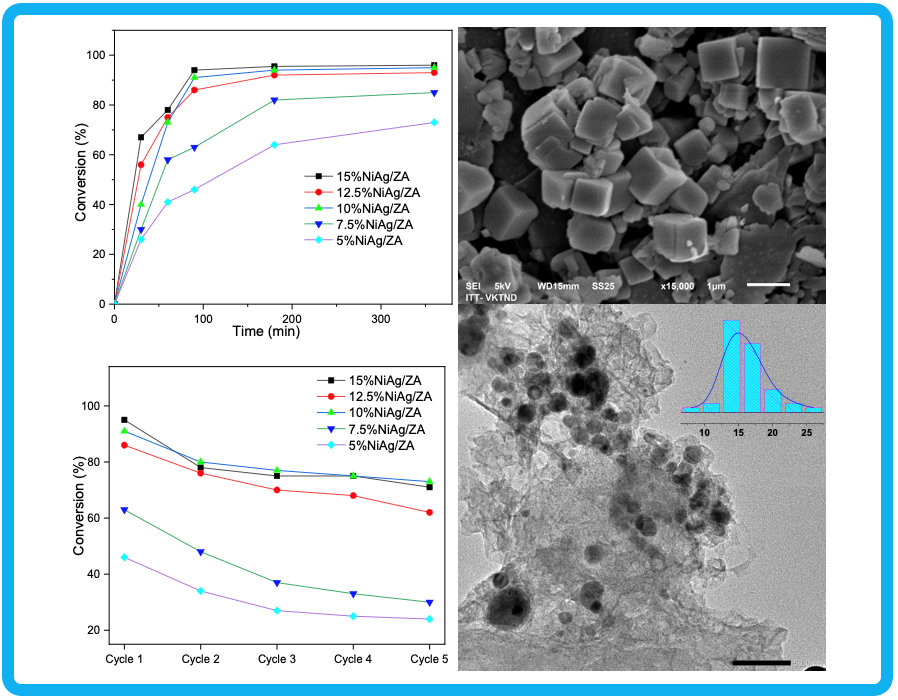

. Kết quả: Đã thực hiện khảo sát phản ứng phản ứng hydrodeclo hoá với xúc tác là NiAg/zeolit với các điều kiện phản ứng khác nhau. Kết quả thu được là độ chuyển hoá đạt trên 95% đối với mẫu xúc tác 15%NiAg/zeolit trên chất nền 2,4-dichlophenol.Đồng thời, xúc tác được thu hồi 5 lần với độ ổn định thu được trên 80% đối với mẫu xúc tác 10%NiAg/zeolit.

– Nội dung 5: Khảo sát phản ứng oxy hoá alcohol bằng phương pháp điện hoá.

. Kết quả: Xúc tác Ag/Composite có hoạt tính điện hóa tốt trong môi trường CH₃OH 1M/ KOH 1M tuy nhiên mật độ dòng còn khá thấp vì vậy cần phải có nhiều nghiên cứu cải thiện để phát triển hệ pin nhiên liệu này nhiều hơn như tăng hàm lượng Ag, thay đổi chất kết dính.

* Sản phẩm mềm: 02 bảng số liệu cần đạt các tiêu chí cụ thể.
* Sản phẩm cứng: Không.
* Sản phẩm đào tạo và khoa học:
. 01 bài báo (Q4) trên tạp chí Chiang Mai Journal of Science 2023;
. 02 bài báo Q2 trên các tạp chí International Journal of Chemical Engineering 2024 và Journal of Electronic Materials 2024.
. Đào tạo: 01 thạc sỹ 2024

Email: ctthien@hcmus.edu.vn
